隔離式安全柵

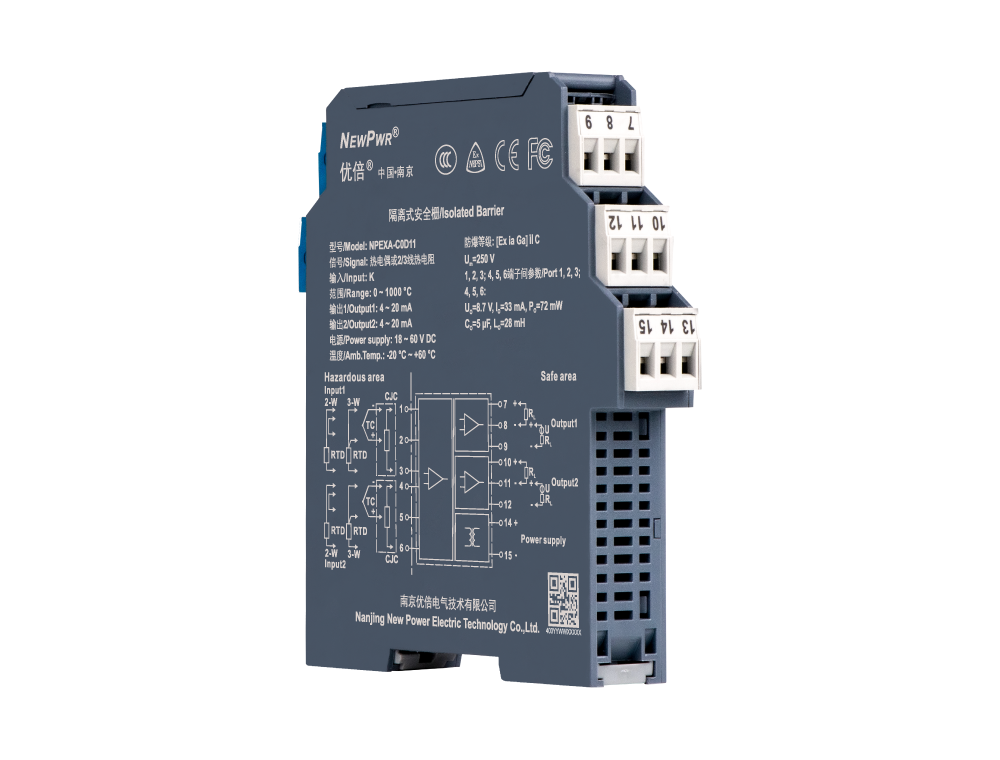

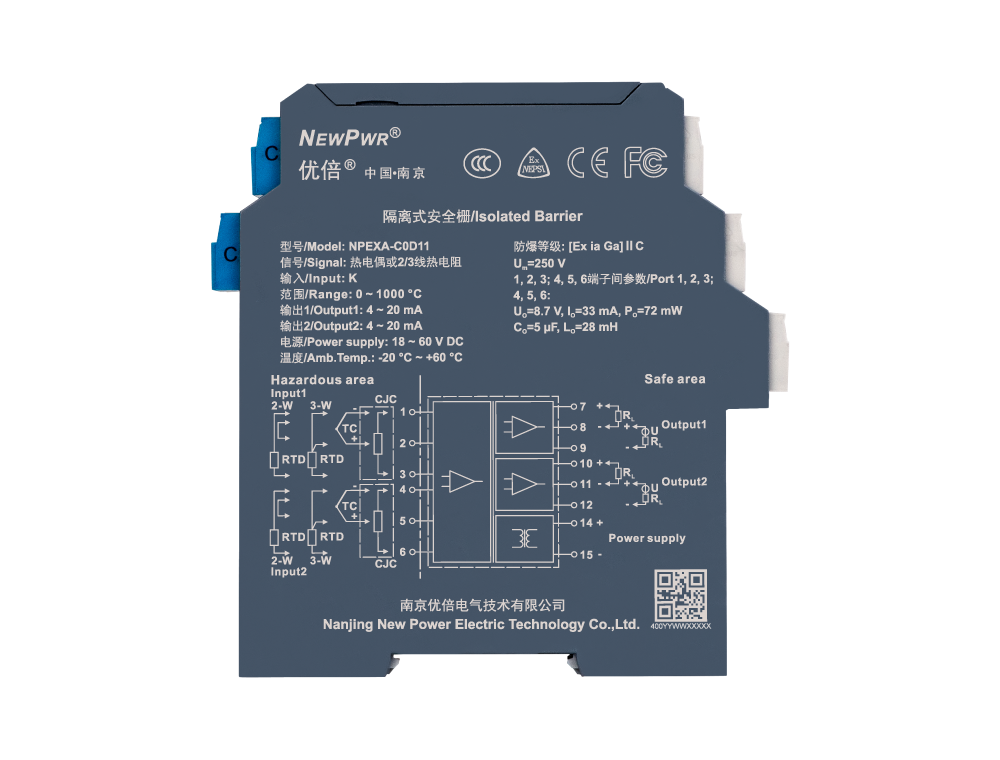

NPEXA-C0D11

NPEXA-C0D11

溫度型輸入安全柵，將危險區的熱電偶、熱電阻信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)，外置冷端補償端子。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對溫度量程、信號類型等進行組態設置。

輸入

熱電偶TC/熱電阻RTD

輸出（具體型號見型譜）

4～20 mA

通道

二入二出

供電

24 V DC端子供電

分享

NPEXA-C0D11

產品介紹技術參數 配件下載

加入對比加入選型

【核心技術】


【安裝與拆卸】

C系列注塑外殼安裝.gif C系列注塑外殼拆卸.gif

安裝拆卸

【技術參數】電源輸入輸出傳輸特性基本參數 EMC特性工作環境狀態描述【機械特性】機械特性【認證信息】認證信息

電源

供電電源	18 ~ 60 V DC

輸入

輸入信號	熱電偶、熱電阻
引線電阻	≤ 20 Ω/線

輸出

輸出信號	4 ~ 20 mA
允許負載	RL ≤ 550 Ω

傳輸特性

轉換精度	信號類型	測量范圍	量程范圍/轉換精度
	K	-200 ℃ ~ +1372 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	E	-120 ℃ ~ +1000 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	J	-140 ℃ ~ +1200 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	T	-270 ℃ ~ +400 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	N	-200 ℃ ~ +1300 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	S	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	R	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	B	+400 ℃ ~ +1820 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	W5Re_W26Re	0 ℃ ~ +2315 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	W3Re_W25Re	0 ℃ ~ +2315 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	L	-100 ℃ ~ +800 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	Pt100(α=0.00385)	-200 ℃ ~ +850 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Pt100(α=0.00391)	-200 ℃ ~ +850 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu50, Cu100 (α=0.00428)	-180 ℃ ~ +200 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu50, Cu100 (α=0.00426)	-50 ℃ ~ +200 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
溫度漂移	30 ppm/℃

基本參數

補償精度	1 ℃ (補償范圍：-20 ℃ ~ +60 ℃)
響應時間	≤ 500 ms
工作功耗	1.2 W

EMC特性

電磁兼容	IEC 61326-3-1
介電強度	≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

工作環境

工作溫度	-20 ℃ ~ +60 ℃
儲存溫度	-40 ℃ ~ +80 ℃
應用場所	安裝于安全區，可連接0區、1區、2區；∥A、∥B、∥C、ⅢC；T4 ~ T6危險區的本安設備

狀態描述

輸出狀態

默認跟隨模式，可以配置為4mA~20mA NE43模式或固定輸出模式。

機械特性

連接方式	螺釘連接
規格尺寸	寬17.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	NEPSI, CE, FCC, CCC
防爆等級	[Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高電壓（Um）	250 V
Uo	8.7 V (1、2、3端子間; 4、5、6端子間)
Io	33 mA (1、2、3端子間; 4、5、6端子間)
Po	72 mW (1、2、3端子間; 4、5、6端子間)
Co (∥C)	5 μF (1、2、3端子間; 4、5、6端子間)
Lo (∥C)	28 mH (1、2、3端子間; 4、5、6端子間)

NPPB-DIN 總線供電導軌

符合EN 60715，2根導電軌道插入35mm的DIN導軌中；為所有安裝在供電導軌上的C/K系列儀表提供直流供電；標準長度0.3m，0.35m，0.4m，0.7m；減少布線和維護

NPPB-BS210 I/O端子基座

連接導軌BUS基座，外部供電通過基座的接線端子引入。如果選擇了冗余電源模塊，此端子可不用選擇。

NPPB-BSC028 防塵蓋

保護外露的總線，根據需要可以拆分組合。

NPPB-SS5 限位器

用于位置固定，標配2個一組

NPPB-TS35B 固定片

材質：金屬鐵，用于導軌承重加固，標配2片。

冷端補償端子（藍色）

熱電偶冷端補償端子，通過外置補償元件直接與補償導線接入端連接，實現更加精準的溫度補償，適用于熱電偶輸入產品。
